Как проводится контроль качества сварки стальных труб

Повышение качества монтажа и эксплуатационную надежность трубопроводов обеспечивает входной, операционный и приёмочный контроль. Стальные трубы и коммуникации из них должны соответствовать требованиям ГОСТа 32569-2013. Методика контроля сварных соединений также прописана в приказе Ростехнадзора N 78 от 27.12.2012 года. Нормативный акт содержит рекомендации по очерёдности испытаний в рамках контроля качества сварки стальных труб.

Этапы контроля сварных соединений стальных трубопроводов

Полный объём мероприятий по обеспечению пооперационного контроля сварки стальных труб должен содержать:

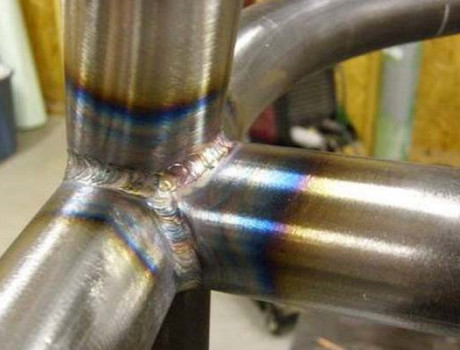

• Визуальный осмотр и измерения – внешний вид места сварки должен соответствовать ГОСТу. Трубы из стали должны плавно соединяться сварным швом, на котором не допускаются трещины, свищевые отверстия, чешуйки и наружные поры.
• УЗ или радиографическое исследование – метод неразрушающего контроля для обнаружения внутренних разрывов в структуре соединения.
• Капиллярный или магнитопорошковый контроль – метод исследования, который дополняет визуальный осмотр, даёт более точные данные о поверхностных дефектах шва.
• Определение содержания ферритной фазы – процентное содержание железа в стальном сплаве определяет характеристики плавления металла и прочность сварного соединения.
• Стилоскопирование – качественный спектральный анализ шва, один из методов неразрушающего контроля;
• Измерение твердости – определяет диапазон изменения структуры соединения при термическом воздействии. Твёрдость сварного соединения регламентируется СНиП II-23.
• Механические испытания – в ходе них вычисляются относительное удлинение металла, ударная вязкость материала, временное сопротивление на статическом изгибе.
• Контроль другими методами – исследования, предусмотренные проектом, например, металлографические, на стойкость против межкристаллитной коррозии и др.;
• Гидравлические или пневматические испытания.

Результаты контроля качества сварки стальных труб указываются в акте, к которому прилагают документы-подтверждения качества изделий.
